サイドＢ // 安定を求めて : アルコールストーブを創ろう

2008年 06月 26日

サイドＢ // 安定を求めて

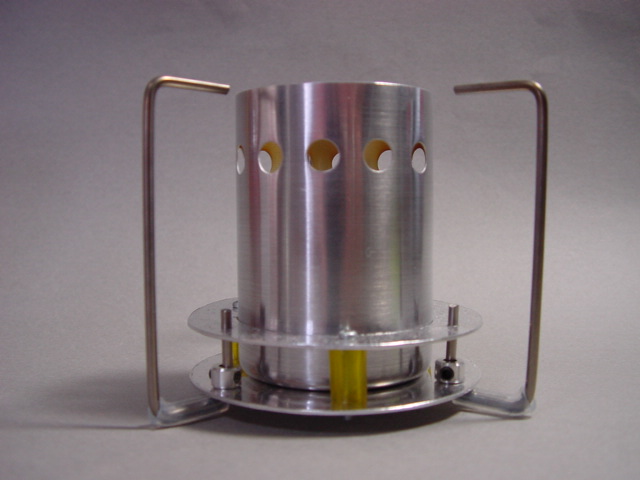

リングベースタイプ

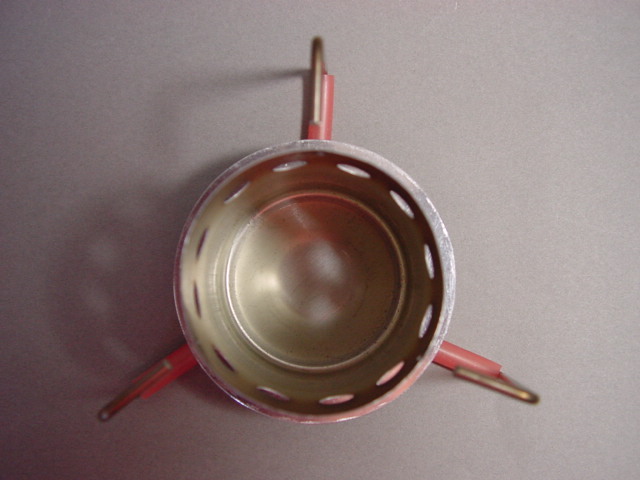

燃焼中

開発中のアルコールストーブ // サイドＢだがスタイルは気にいっているが構造的に接着材とタッピングを使っているのでやや問題あり。
下部のフランジは問題ないが上部は炎にさらされるので焼きなまりとなり柔らかくなるのでどうかなと。。。
そこでストーブの安定を求め五徳をどうやって取り付けるか考え何とか形にしてみた。

ストーブの外周にアルミリングを2個入れ五徳スタンドを取り付ている。
重量：２０．０㌘

60ｃｃ燃料ボトルを入れ五徳スタンドを格納。

見た目は良いのだが、アルミ板を丸く切るには機械加工が入るのでコストに影響するしチョイと懲りすぎたか。。。

ロングタイプ40ｃｃも創ってみたがプレヒートに時間が掛かるし、五徳の強度も足らないようだし、この缶ではアルコールは30ｃｃがベストか

大きさ比較

最近同径のアルミ缶を発見（写真左）このまま使える、手磨きによる缶（写真右）
磨き無しでこのまま使えるのでコストダウンになる。肉厚は厚いから重量は増すけど多少は強度がありそう。

次回は最大火力を探ってみよう。。。つづく

←【超軽】【極小】アルコールストーブの購入はこちらから！
ホームページ（05/16更新）

accessoris
　　チタン五徳　　　　　 Ti ペグ五徳風防　　　　　Ｗ風防

ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Ｔｉショーティー
alcohol stove【超軽】Ｔｉにっこり
alcohol stove【超軽】ブラッシュ　

←ランキング参加中なのでクリックをお願いします！

←ついでにこちらもポチッとお願いします！

by T-z_stove | 2008-06-26 06:04 | Side B | Trackback | Comments(4)

Commented by coolys1

at 2008-06-26 10:49

アルミ板を円盤状に（さらに中明き）加工するのは、機械工具の揃わない個人には非常に困難ですね。<例　ウチの場合
ハンズなんかを覗くと円盤状のアルミ板が何種かありましたので
買い求めましたけど、それに正確に丸穴を開口するのはまた骨を折る
大仕事です。　　　　　　その点羨ましいですね！
小さいほうの形状だとかなり安定しそうですね。

Commented by T-z_stove

at 2008-06-26 13:08

これは、夜中に創ったのでお手製ですよ。ドリルで孔を開けニッパーで孔を切りヤスリで仕上げました。０．８の板ですがこれぐらいが限界かな。
１～２個だと機械をセットするのが面倒なので根性で・・・
精度はでないけど雰囲気をつかむ程度ですが、思いついたらやらないと忘れてしまいます。

Commented by JSB at 2008-06-26 22:31 x

胴体は函館BEER缶ですか？
JSBは、缶のネック部分を「ミニスカート」にして使いました（汗）
http://ikaros.air-nifty.com/ikaros/2008/06/chi_miniskirt.html

ボトム部分で作ってみようかな？
丸いリング2個？が工作の難点かも（笑）
トップハットが無いから、肉厚はやや厚くないと不安ですね

Commented by T-z_stove

at 2008-06-27 08:21

alcohol stove【極小】Ti ピコと同じ缶です。同径４０Фで良い缶を見つけたのでピコはできませんがサイドＢには使えそうです。

＞缶のネック部分を「ミニスカート」にして使いました
以前公報でバーナー部分の風防を読んだことがあります。
燃焼スペースを創ることで輻射熱を利用して今までにないエネルギーロスの効果が得られるようです。
燃焼カップを使いガスとアルコールで実験を繰り返しています。良い感じですもう少ししたらＵＰできます。
