2007年 12月 21日

チタン五徳発売開始しました。

コの字開脚チタン五徳
開脚

開脚軸側から

折り畳み収納

トランギア・アルコールバーナー・火力調整用の蓋も使用できます。

自作アルコールストーブ

固形燃料（台が必要です）

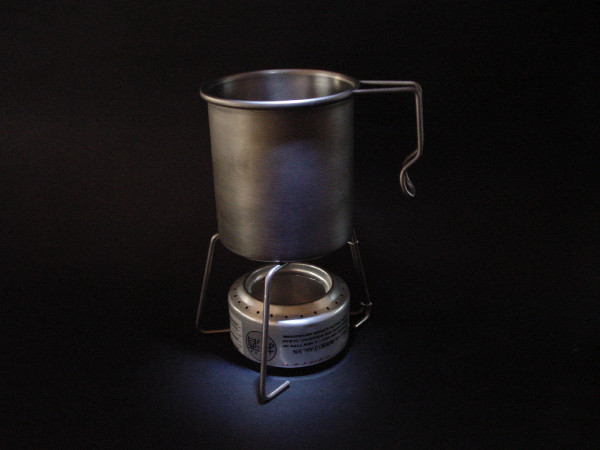

スノーピークチタンマグＮｏ1

スノーピークチタンマグ６００

水平レベルにて確認しています。

追加記事

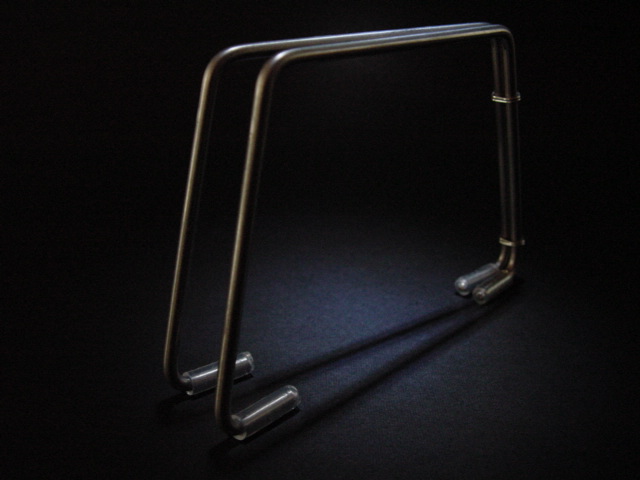

シリコンチューブをつけました。少し開いたままです。希望者には装着します。

素材にチタン丸棒を使用し、片側を軸として開閉できるコの字タイプのシンプルな形に仕上がり、重さも僅か15.3㌘と超軽量な五徳です。
収納時は平らに薄くなりコンパクトになります。
使用する鍋の大きさに合わせ開脚角度を調整して使用できます。（開きすぎに注意！）
トランギアのアルコールバーナーにも使え、火力調整用の蓋も使用できます。
固形燃料や自作アルコールストーブにもお使いいただけます。

スペック
【サイズ】Ｈ69㎜×Ｌ86㎜×Ｗ11㎜（収納時）
【総重量】15.3㌘
【タイプ】コの字開脚　　

【材質】　
五徳　　　　　　チタン３Ф丸棒
五徳ジョイント　　ＳＵＳ

ホームページ（12/21更新）

ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Ｔｉショーティー
New
alcohol stove【超軽】Ｔｉにっこり
alcohol stove【超軽】ブラッシュ　

T's_stove ホームページからも購入できますのでよろしくお願いします。

alcohol stove【鎧】ちび
alcohol stove【鎧】オープンジェット
alcohol stove【鎧】ツインジェット
alcohol stove【鎧】チムニー

←ランキング参加中なのでクリックをお願いします！

←ついでにこちらもポチッとお願いします！

by T-z_stove | 2007-12-21 06:03 | チタン五徳 | Trackback | Comments(47)

Commented by べー at 2007-12-21 07:58 x

待ってました！
私は取っ手無しのカップを使っているので、火を消すときにバーナー部分を移動できる単独五徳のほうが勝手が良いのです。
　脚部分にシリコンチューブを付けていただくことは可能でしょうか？

あと、海外発送は（笑）？

Commented by ulgoods

at 2007-12-21 10:47

新製品続々登場ですね！
以前、mogo-grarのこの手の五徳を試しましたが、あれは剛性が不足で、足が開いたりして恐かった。二本部分に比べて開く方は１本なので、重い鍋を掛けると撓んで鍋が傾いて足を開く方向に力が働きます。
軽い鍋だけ使うか、足が開きすぎない工夫があれば更に安心です。あるいはシリコンチューブを履かせると滑らないので安心かも。野外ならいいのかな？
ま、それは買った人の工夫の範疇ですが警告すると良いと思います。

細かな作りが見えていないので老爺心ですが、燃えている時にカシメが緩んで下がってしまうと崩壊して致命的です。その辺は注意が要ると思います。

五徳の崩落は恐いのでずっとトランギアから抜け出せませんが、T_zさんが高精度で剛性感のある軽いのを出してくれたら脱却できるかも。高さ指定が出来ると有難いです．．．

Commented by T-z_stove

at 2007-12-21 11:08

べーさん

使わないシリコンチューブがあるのでつけました。ただ、少し開脚しっぱなしです。
写真ＵＰしましたので参考にしてください。
希望者はサービスしましょうか・・・
これなら滑らないし踏ん張りも聞くかしら。
また、鍋を仕入れたのですか？どちらのかな？

海外発送は特別便で他の物と一緒にあちらは少し遅れています。

Commented by T-z_stove

at 2007-12-21 11:09

ulgoods さん

剛性についてはチタン３Фです。ベンダー使わないと曲がりません。

希望者にはシリコンつけますよー。

カシメは使ってないです。これは楕円スプリングです。
私が各テストで使用していますが、今まではそう言うことは無かったですが

＞T_zさんが高精度で剛性感のある軽いのを出してくれたら

三拍子揃ってますね。コストがかなりかかりそう。

元々五徳は一体型が良いと思っていますし、今回は自作されている方等五徳で困って入るだろと思いだした物です。
私もテストで結構使うし・・・

Commented by T-z_stove

at 2007-12-21 11:16

ulgoods さん

mogo-gearの五徳はその後改良されたのでしょうか？

Commented by ulgoods

at 2007-12-21 12:04

mogo五徳は見るべきモノがないので放置です．．
ストーブも私の方がきれいだし（笑
海外商用アルコールストーブ恐れるに足らずと確信した一品でした。

カシメはほんと老爺心です。失礼しました。

Commented by T-z_stove

at 2007-12-21 12:34

＞海外商用アルコールストーブ

徒町で見た時にびっくりしました。

チタン五徳についも更なる改良があればと思っております。
足が開き過ぎないように開脚固定等アイデアが浮かびました。
上手くいけばＵＰします。
ついつい軽くしようとシンプルを目指すのですが、必要な物は付けないとね。安全・安心を・・・

また。画像が表示しないようです。

Commented by べー at 2007-12-22 04:25 x

シリコンチューブが脚にかぶせてあるとことのほか安定感がありました。
とってのない鍋はBPLのものです。今週末、にっこりストーブと一緒に使う予定ですので、写真を送りますね。

Commented by T-z_stove

at 2007-12-22 06:14

シリコンチューブをつけると（以前はもっと太いやつ）をつけてもっと半開き状態なので印象的に回避していたようです。
シリコンチューブと固定ネジでがっちり仕上がりました。失礼しました。

にっこり写真楽しみのしています。お気をつけて入ってらっしゃいませ。

Commented by べー at 2007-12-22 07:23 x

この五徳は、もちろんカップの中にはいりますよね？
チタンマグNo.1にも入るといいなぁ。

Commented by T-z_stove

at 2007-12-22 07:33

450には余裕で入りますがチタンマグNo.1にはシリコンチューブを付ける前には入りましたが、装着後はぴったりで入らなくなりました。

あぁ、また、改修？　まさかべーさんが使いたいとは・・・
テストか自作派ぐらいで軽く考えていました。反省。
いい物に越したことはないですね。
材料をまだ切り出していないので良かった。

Commented by T-z_stove

at 2007-12-22 07:37

追記
シリコンチューブをつけた分高さが高くなったのでその分五徳の高さを低くしましょう。
そうすればマグNo１に収納可

Commented by べー at 2007-12-22 08:10 x

すいません（汗）…。

トランギアユーザーも含め、エスビッター（？）たちも、軽量五徳を待ち望んでいるだと思います。ペグを持つときには風防のゴトクを持って行きますが、自立式テントやビビの利用時にはMo-Goの五徳を持って行っていました。特に雪の積もっている時期は、ペグでは安定感を欠く上に、雪と溶かし用の600などを持って行くので、しっかりした五徳があると嬉しいです。

あ、過去半年くらいは超軽やちび、アルピニステがメインだったので五徳単体では使っていなかったですが。

Commented by T-z_stove

at 2007-12-22 08:52

＞軽量五徳を待ち望んでいるだと思います。

そうでしたか。そう言えば何でも使える軽量五徳はないですかね。

全体の長さは変えずに折り曲げる位置を変え足の設置面を長くしようと思っています。
ほんの僅かですが、マグNo１にも入り安定度が増すし

お陰さまで良い者へとなりそうでありがとうございます。

Commented by こんな作例も、JSB at 2007-12-23 16:40 x

http://www.th21.jp/bbs/jsbjsb/image/jsbjsb_1048986496.jpg
４００ｃｃ以下のマグカップ限定ですが、JSBも　習作を作りました
ｈ３０ｍｍ、５ｇです（笑）

もう一つは、昔の作品。鉄の珈琲缶を、ｈ７５ｍｍで輪切りして四方に切り開いてゴトク部分にする。底から２５ｍｍｈで8等分2段穴あけして
☆ねじる☆と、天板不要のサイクロン燃焼出来るので
超軽量＆激安感漂うストーブになります、２２ｇ
なんと、個燃とアルコールになんとか対応しています（笑）

Commented by JSB at 2007-12-23 21:53 x

http://jp.youtube.com/watch?v=iPND5D25dFQ&feature=related
ミニブルデザインでも、アルコールに水を加えて弱火を作り出していました。ごく最近になって、初めて知りました（笑）

Commented by T-z_stove

at 2007-12-24 16:15

こんな作例も、JSB さん

コの字タイプもお一つあれば何かと便利です。

懐かしさも一新ですね。温故知新。

ミニブルさんも頑張っていますね。私も知らなかったです。

Commented by JSB at 2007-12-29 00:34 x

最もシンプルな、開き止めの方法
いま、思い付いたのですが（笑）
裾の折り曲げを両方とも内側へ折らないで
収束側を全く逆に、外側へ折り曲げると、全く開かなくなります（爆）
そこで
上から見て、開きたい角度÷２＝半分の角度に捻ると
適度に開いた所で、止まる。
固定方法は、、、、、、、、、、、→まだ考え中です、、、、、ピカッ
よし！これだな！
太いシリコンチューブ一本に無理やり突っ込んで、出前一丁！！
早いだけが取り得の、JSBの常套手段でした（笑）
多分、裾の部分までは、熱くならないと思いまして、えへへ
もちろん超軽量を目指していますよぉ、ははは

Commented by JSB at 2007-12-29 01:08 x

文章では分かり難いので、参考写真を追記します
http://www.th21.jp/bbs/jsbjsb/thumbnail/jsbjsb_1051218382.jpg?092391

Commented by JSB at 2007-12-29 02:31 x

Tzstoveさんところで、意匠登録ならば、出来ませんか？
JSBは、そちら方面の関心は全くありません。
先出しが有利ですよう（笑）

Commented by T-z_stove

at 2007-12-29 06:13

外折り止めはいいですね。現場でシリコンチューブを入れるのはあれかな。
最初から両方入れておいても良さそう。開き角度も一箇所でなくなるし。
開き止めの微調がシビアですね。

Commented by T-z_stove

at 2007-12-29 06:20

意匠登録ですが、確かウェブで発表しても６ヶ月以内に新規性喪失の例外を証明書面提出等の一定の手続を行えば新規性が否定されないという制度があります。
が、どれを（どこ）するのですか？
特許公報でmogo五徳見たいなやつを見たことがあるけど近い形だと拒絶される場合も・・・

Commented by JSB at 2007-12-30 01:10 x

＞べーさん＆皆さんへ
こちらの事例でも、燃料別で６０ｇ台の給湯システムに肉薄しそうな予感がして来ましたので、ご紹介します（笑）
http://ikaros.air-nifty.com/photos/uncategorized/2007/12/30/4_2.jpg
tzstoveさんの作品のパクリもんですが（爆）
一段と危うさを増しています、しかし、ゴトク→ポットハンドルになるかも
という設定は、世界初なのかもしれません？？

これは、２００７年の閃きTOP３に入る逸品です（笑）

Commented by べー at 2007-12-30 04:16 x

おおお、危ういです(笑）！
私は４５０の取っ手をはずして、その部分にネックを直角に曲げたチタンペグを挿せば、どうにかカップを持ち上げられることに気がつきましたが、お湯をこぼしたら悲しいのであきらめました。４５０の取っ手は１３グラムあるんですよ、もったいないです（笑）。

Commented by JSB at 2007-12-30 14:56 x

＞ベーさん、チタンペグは1本刺しですか？2本刺しですか？
担ぐ重さにほんの少し余裕があれば、2本ペグ刺しをお薦めします
アイディアを頂戴してJSB流にアレンジ出来ました（笑）
http://www.th21.jp/bbs/jsbjsb/image/jsbjsb_1053450268.jpg
もしかしたら、２００８年春、流行りそうな気配も、、、、、（爆）

Commented by JSB親爺 at 2007-12-30 16:31 x

出遅れた分、挽回のために頑張りましたぁ！
http://www.th21.jp/bbs/jsbjsb/image/jsbjsb_1053822249.jpg
もう、空容器のSP３００でさえも
こぼしてしまい、悲しい思いはさせませんぞぅ
VARGOのtitaｎ　ペグは６ｇだから2本で１２ｇ。アルミパイプ２ｇ

この勝負、ドロー？？　（大笑い）

Commented by T-z_stove

at 2007-12-30 19:04

４５０の取っ手は１３グラムは重いですね。
ストーブ一個ぐらいはあるし・・・

更なる軽量化へ

Commented by T-z_stove

at 2007-12-30 19:05

なんかいいアイデアないかと考えていたらもう既に出来てるし。
他に考えましょっ！

Commented by JSB at 2007-12-31 01:07 x

>１３グラムは重いですね。ストーブ一個ぐらいはあるし、、、

す、凄い！　SULを目指しているULGさんにも聞かせてあげたい
ここのサイトに、へばりついていたら、世界最速で最先端SULグッズの
NEWSを、きっと訊けるぞーん　（笑）

＞海外商用アルコールストーブ恐れるに足らずと確信した
と、ULGさんの畳み掛けるような語り口に、思わず真顔で
そうだなぁ！と頷いてしまった、素直なJSBです（爆）

三日月stove、開発に手こずっています、です、、、、、、、
そうなることは、誰もが知っていた、、、、、、ナンチャッテ

Commented by T-z_stove

at 2007-12-31 06:13

SUL化を求める人は見所が違うような
考え方を変えなくては・・・

Ｇパイプ形＆一体化の手間取っています。。。。ｉｎｇ

Commented by T-z_stove

at 2007-12-31 07:14

＞４５０の取っ手は１３グラムあるんですよ

ストーブに乗せる時にバランスが悪いので気になっていました。
軽いやつに交換しましょ

Commented by JSB at 2007-12-31 10:56 x

ポットハンドル（グリップと呼ぶのかも？）
本体がチタンなのに、どうしてぇ？？とお嘆きの諸兄へ
重いけれど、ここでは熱伝導率の悪い事を逆に活用して、素手でも
持ち易くなるように企業努力した結果です。アルミ製では間違いなく
大火傷します（何故知っているんだ？そ、それはJSB工房の若造が
既に体験しとるからじゃ、苦笑）
では、チタン製に？
Ans　　お客さん、ここから特別講義料金は前払いで、、、（オイオイ）
　　　　昨今の素材高騰のためもあり、さらにほとんど軽くならずに
　　　　+￥１０００の価格上昇は、何処の老舗にも、辛すぎる（笑）

　　　　　　　　　　　　　　　　　　　　　　ウソップ物語　　完

Commented by JSB工房の若造 at 2007-12-31 11:14 x

超軽量のポットハンドル
じつは、秘策はあるんですよ（笑）
コストと加工性は、お尻かじり虫のレベルです。手法としては単純。
チタンパイプに砂を詰めてベンダーで（冷間加工）ゆっくりと曲げていく
外側には、オイルをたっぷり濡らしてキズを防ぐ
一段と、世間ズレしそうなので、、、、、、、、、（舞台下手に去る）

Commented by T-z_stove

at 2007-12-31 15:18

２Фのチタンでどんだけ軽くなるかやってみます。

少し華奢かもしれないが、軽量化のためなら・・・

Commented by JSB at 2007-12-31 21:40 x

スノピのポットには、ハンドル用の縦穴が２つありますが
これを無視して、トップフランジとの６ｍｍスキマに
SUSの２ｍｍ棒を横方向に一周させてしまう
http://www.th21.jp/bbs/jsbjsb/image/jsbjsb_pre.jpg

Commented by T-z_stove

at 2008-01-01 05:10

あけましておめでとうございます。
今年もよろしくご教授ください。

五徳がハンドルには実際に鍋を五徳から下ろすにはハンドルが必要？
試作とは思いますがＳＵＳでは重くありませんか？

Commented by JSB at 2008-01-01 18:21 x

ははは、バレてしまったですね。

Ans.チタン棒が手元に無いだけの理由です（笑）

Commented by T-z_stove

at 2008-01-02 06:39

鶏と卵の関係みたいですが・・・

マグの上部に貫通孔をあけてペグを串刺しにしますか？
勿体無いかしら

Commented by 考え中の、JSB at 2008-01-02 23:54 x

そうです！それがJSBが考案のJ型のフックハンドルです（笑）

http://www.th21.jp/bbs/jsbjsb/image/jsbjsb_1056426116.jpg
間違いなく、SUSワイヤーの使用量は最小→最軽量ポットハンドル
になると思うのですけど、、、、、

前出の　”Y-type　stand”　と　”J-type　handle”
超軽量の面白い組み合わせになると、期待しているのですが
反応は、いま２、、、、、、（苦笑）

Commented by T-z_stove

at 2008-01-03 06:24

色々ありですね。形はあれですが重さはどれぐらいですか？

こちらは近日中にＵｐします。－８～９ぐらいのダイエット。

Commented by JSB at 2008-01-10 12:27 x

カップの上端に近いところへ水平に４穴を開ける素案
Φ３ｍｍチタンペグをその穴に差し込みます
ちょうど江戸時代のカゴのように吊り下げるイメージです（笑）
さっそく、空き缶で試作してみたら、結果が悪すぎました！
とにかくメチャ注ぎ難いこと、そして、穴からお湯が漏れてしまい
上手にお湯を移動できませんでした（涙）OUTDOORでの疲れきった
黄昏時などには、薄暗い中で相当に取扱困難を強いられそうです
この素案は、思い切って諦めることにしました。

Commented by JSB at 2008-01-10 12:30 x

追記
世界最小の「蒸かし器」として、使えるのかも？、、、、、、、、、苦笑

Commented by T-z_stove

at 2008-01-11 08:11

そう言えば太古からある水を入れる桶やバケツ等には口元以下には孔がないですね。
注ぐ時に上になる方に一箇所なら良いのかも。

もっとたくさん孔をあけて別の道で・・・

Commented by JSB at 2008-02-14 00:58 x

http://jp.youtube.com/watch?v=A4hCUOP3494

片手で開閉できる最新作のスタンドです。ver1.2
1.8ｍｍステンレスワイヤー、５０ｍｍ高さ、７０ｍｍ幅、９ｇ
強度的には、SP７００ポットを乗せる事ができます

ver1.3　改良の予定は　
ワイヤー端部に短い爪楊枝を平行に接着します
　　その処置によって、スリーブの回転を防ぎスムーズに移動する。

Commented by T-z_stove

at 2008-02-14 10:58

動画コメントをありがとうございました。こんな技があるとは知らなかったけど。

形がなんとも言えませんね丸美が何とも悩ましい！

とうとうユニバーサルデザインへ突入ですね。
皆に優しいJSBさんならではの作品です！

Commented by JSB at 2008-02-14 22:46 x

http://www.backpackinglight.com/cgi-bin/backpackinglight/xdpy/forum_thread/11922/index.html

BPLでも、好評みたいなので、これも一緒に送ります、JSBのガラクタを
参考にして、マトモな形に作ってください（笑）

Commented by T-z_stove

at 2008-02-15 06:35

お待ちしておりま～す。
