2007年 12月 11日
ウルトラライトなコーヒードリッパー // 3.8㌘ |
Origami Coffee Dripper 3.8g // オリカフェ3.8g

クリヤーファイルで創る超軽コーヒードリッパーのアイデアです。
軽くて3.8㌘・薄く0.7㍉でできました。
クリヤーファイルの素材はポリプロピレン樹脂(PP)で耐熱性は120℃~160℃。
コーヒーの最適温度は60℃~80℃
PPはタッパー等にも使われている素材です。
創り方
図面を1/1で印刷してください。100m/mを確認。
クリヤーファイルで創る超軽コーヒードリッパー図
数種のCADをくぐらせてPDFへ変換したので破線と実線の区別がなくなっちゃいました。
用意する道具
・クリヤーファイル
・カッターナイフ
・画鋲・コンパス針
・孔あけパンチ
・定規

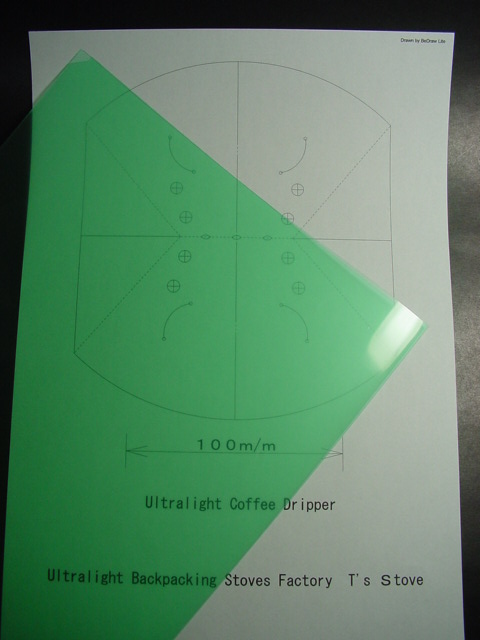

図面とクリヤーファイル。破線はセンター&両端 >---<

図面に両面テープを所々貼りクリヤーファイルを貼り付ける。写真のように外周をトリム。
写真の実線はカットライン。破線は折り曲げ。スリットもカットしてください。

センターで折る(折れ線は画鋲等で定規をあて1~2回擦ってください)

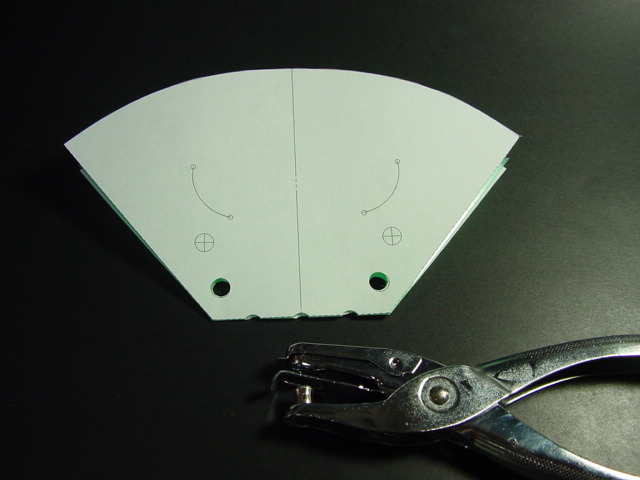

両端を内側に折りたたみ、孔を孔あけパンチであける。

上部孔は大きいマグ。下部孔は小マグ用。ドリップ孔も忘れずにあけてください。
孔の大きさで落ちるスピードがコントロールできます。

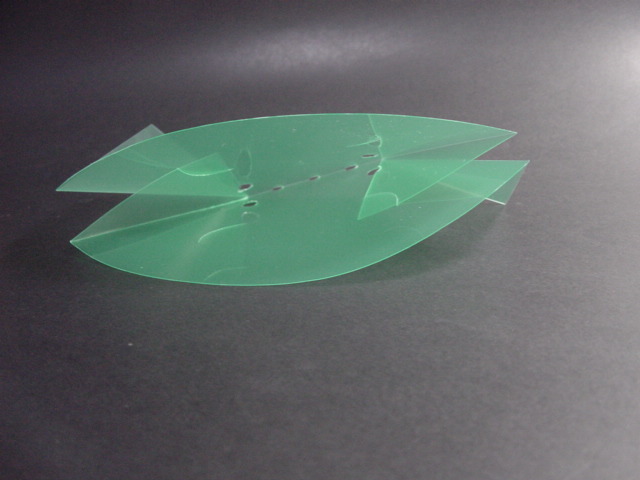

写真のように内側両端の片方を交互にスリットへ入れる。

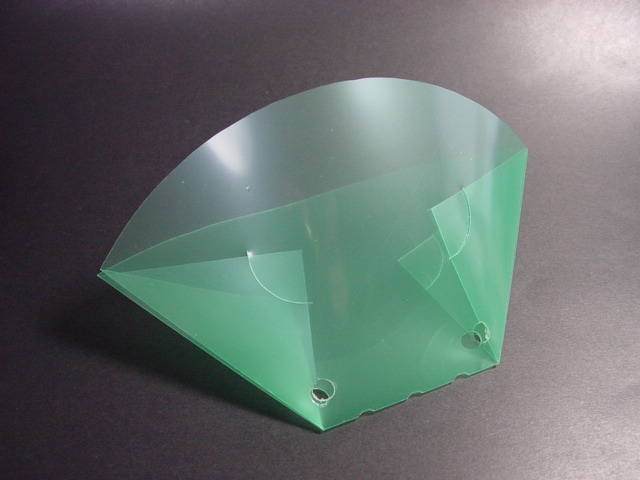

もう片方の両端を上から被せるようにスリットへ入れる。

ペグ等を孔に差し込んでマグへ乗せる。(マグはスノーピークNo1)
ペグが汚いと思う人は箸等を使用してください。

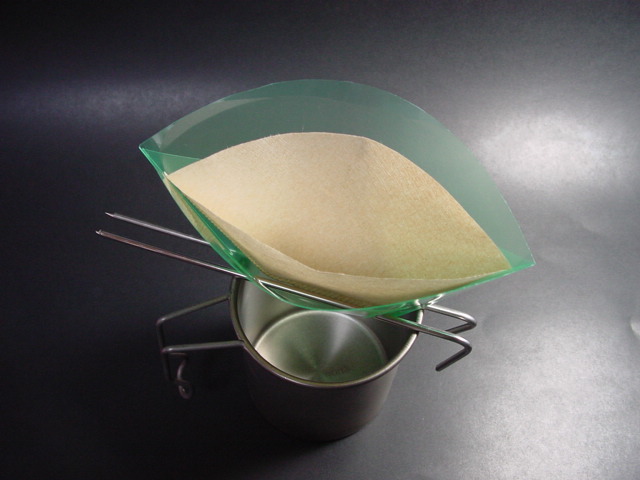

紙フィルターを入れる。大きさは2~3人分です。写真は1~2人分用。

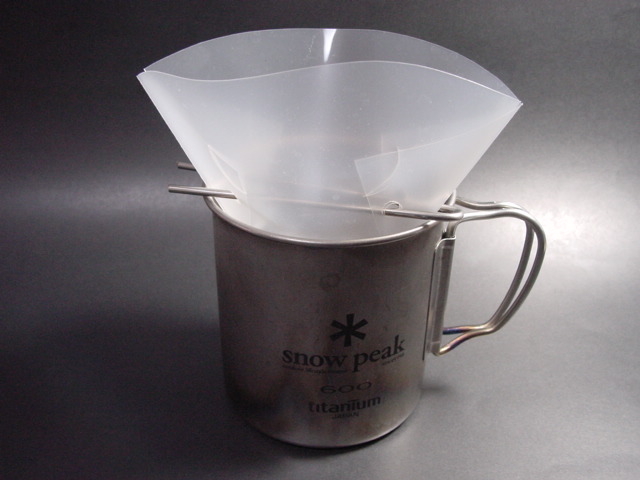

上部に孔をあけてマグ600へのせたタイプ。

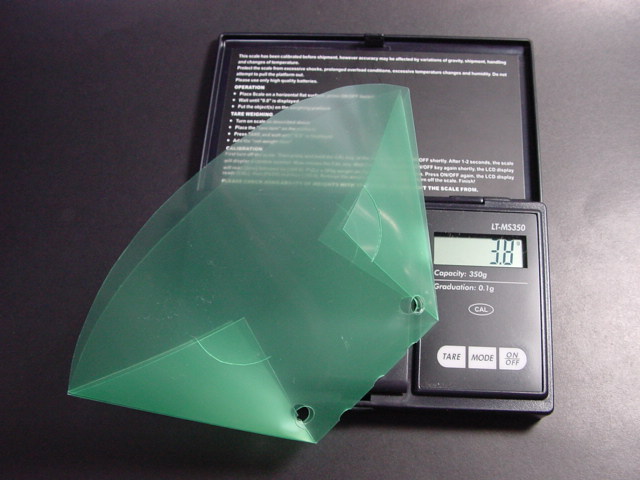

重量は3.8㌘

ちなみにフィルターの重量は0.6㌘

数度使いましたが変形や漏れはありませんでしたのでお試しを!!!
洗う時は広げて洗ってください。
T's Stoveホームページできました。
ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Tiショーティー
New
alcohol stove【超軽】Tiにっこり
alcohol stove【超軽】ブラッシュ
T's_stove ホームページからも購入できますのでよろしくお願いします。
alcohol stove【鎧】ちび
alcohol stove【鎧】オープンジェット
alcohol stove【鎧】ツインジェット
alcohol stove【鎧】チムニー
←ランキング参加中なのでクリックをお願いします!
←ついでにこちらもポチッとお願いします!
