2007年 10月 31日
エスビット集炎コーン２ // Esbit ultra corn２ |
五徳一体型エスビット集炎コーン
先日紹介したエスビット集炎コーンに五徳を取り付け一体型とした。
重量は８．５㌘
燃焼テストは
水：４００ｃｃ
エスビット：ミリタリー１４㌘
スノーピークチタンマグ６００
アルミ箔の上に直に置く
五徳を取り付け下部足部はエアーを取り入れやすいように今回は嵩上げして隙間を創ってある。

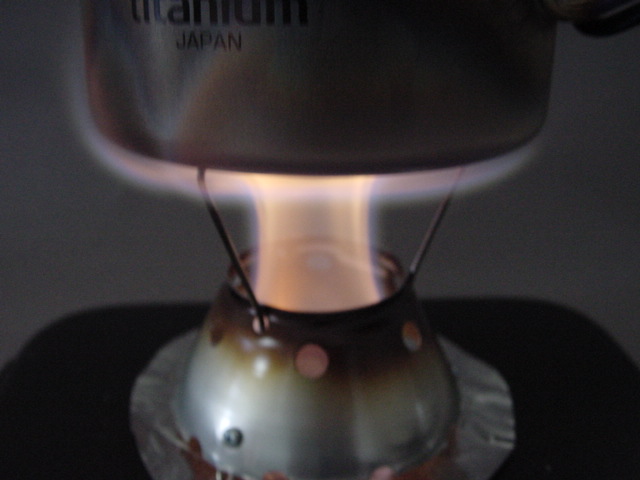

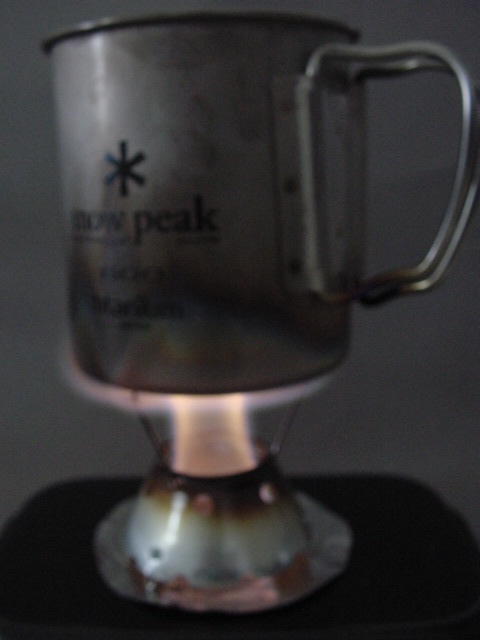

燃焼初期

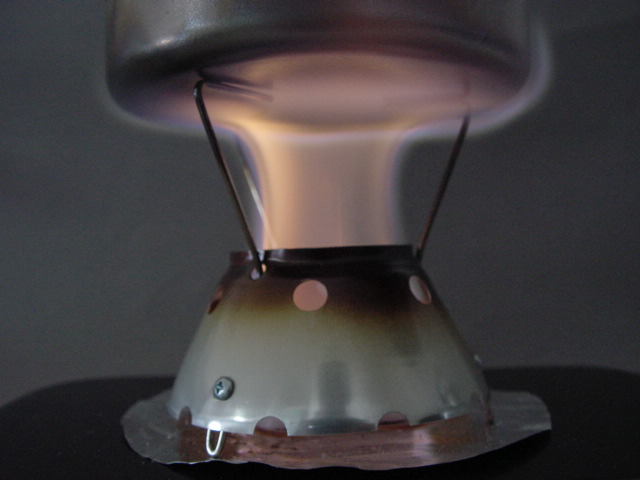

燃焼４分前後～
５：２３秒＿９７℃到達＿ボコボコとマグも僅かにゆらゆらし始める
マグ底の煤
６：３０秒消化＿見た目は１/３ぐらいあるが
測ってみると＿２．８㌘＿スカスカって感じ。
経過実測温度
２：００ ６３℃
３：００ ７１．５℃
４：００ ８３℃
４：２０ 音が出始める
５：００ ９３℃
５：２３ ９７℃
６：３０ 息を吹きかけ消火
煤は消えないが５分程度で沸騰するならいいのかも
つづく
ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Ｔｉショーティー
alcohol stove【鎧】ちび
alcohol stove【鎧】オープンジェット
alcohol stove【鎧】ツインジェット
alcohol stove【鎧】チムニー
←ランキング参加中なのでクリックをお願いします！
←ついでにこちらもポチッとお願いします！
先日紹介したエスビット集炎コーンに五徳を取り付け一体型とした。
重量は８．５㌘
燃焼テストは
水：４００ｃｃ
エスビット：ミリタリー１４㌘
スノーピークチタンマグ６００
アルミ箔の上に直に置く
五徳を取り付け下部足部はエアーを取り入れやすいように今回は嵩上げして隙間を創ってある。
燃焼初期
燃焼４分前後～
５：２３秒＿９７℃到達＿ボコボコとマグも僅かにゆらゆらし始める
マグ底の煤
６：３０秒消化＿見た目は１/３ぐらいあるが
測ってみると＿２．８㌘＿スカスカって感じ。
経過実測温度
２：００ ６３℃
３：００ ７１．５℃
４：００ ８３℃
４：２０ 音が出始める
５：００ ９３℃
５：２３ ９７℃
６：３０ 息を吹きかけ消火
煤は消えないが５分程度で沸騰するならいいのかも
つづく
ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Ｔｉショーティー
alcohol stove【鎧】ちび
alcohol stove【鎧】オープンジェット
alcohol stove【鎧】ツインジェット
alcohol stove【鎧】チムニー
←ランキング参加中なのでクリックをお願いします！←ついでにこちらもポチッとお願いします！
by T-z_stove
| 2007-10-31 06:15
| エスビット
|
Trackback
|
Comments(11)
Commented
by
JSB
at 2007-10-31 16:30
この実験結果からみると、5分間で、もう充分な温度に達しています！
ゴトク付きでの8.5ｇとは、素晴らしいプロトタイプです♪
着火から4分後の写真、素敵な炎になっています。
ススのことも、事前に”水溶き練り歯磨き塗処理”で帰宅するまで
そのままでもずっとOKだし、どうしても気になるなら朝露などで濡らして
軽く拭き取れる。
そのままでも、拭き取れるほどだから、ほとんどクリア出来たと
見なしていいと思いますよ
さらなる改善を、というのでしたら
トップホールに＃６０メッシュなどを被せると、リアクター効果も
少し期待できそうです。
個燃はアルミホイルにベタ置きするのと、やや浮かせることの差は
どのような印象なのですか？
発生熱量の差とか、時間との相対的な兼ね合いなのでしょうか？
JSBが思うには、瞬間的なpowerが欲しい場面では、六面体燃焼が
やや有利かな。でもベーさんのように極限地で使うことを考えると
バラバラな部品は岩の割れ目などに落す、あるいは紛失や破損など。
ソレがダメなった後でも残せる機能も、とても大事と思います
ゴトク付きでの8.5ｇとは、素晴らしいプロトタイプです♪
着火から4分後の写真、素敵な炎になっています。
ススのことも、事前に”水溶き練り歯磨き塗処理”で帰宅するまで
そのままでもずっとOKだし、どうしても気になるなら朝露などで濡らして
軽く拭き取れる。
そのままでも、拭き取れるほどだから、ほとんどクリア出来たと
見なしていいと思いますよ
さらなる改善を、というのでしたら
トップホールに＃６０メッシュなどを被せると、リアクター効果も
少し期待できそうです。
個燃はアルミホイルにベタ置きするのと、やや浮かせることの差は
どのような印象なのですか？
発生熱量の差とか、時間との相対的な兼ね合いなのでしょうか？
JSBが思うには、瞬間的なpowerが欲しい場面では、六面体燃焼が
やや有利かな。でもベーさんのように極限地で使うことを考えると
バラバラな部品は岩の割れ目などに落す、あるいは紛失や破損など。
ソレがダメなった後でも残せる機能も、とても大事と思います
0
Commented
by
カワサキ
at 2007-10-31 22:12
JSBさん、T'sさん、こんばんは。JSBさん、先日は貴重なモノありがとうございました。(^^)。あの時のアヤシイ写真送りますので、お楽しみに。
ところで、JSBさんが紹介していた、固形燃料の比較表。意外に100円ショップの固形燃料が、煤もつかず、カロリーも高いとありましたが、この集炎コーンに使ったら、完璧ではありませんか？
あと、風防兼、ヒートリフレクター一体型が欲すぃー(^^;)
ところで、JSBさんが紹介していた、固形燃料の比較表。意外に100円ショップの固形燃料が、煤もつかず、カロリーも高いとありましたが、この集炎コーンに使ったら、完璧ではありませんか？
あと、風防兼、ヒートリフレクター一体型が欲すぃー(^^;)
at 2007-11-01 00:20
こんばんは、おひさしぶりです。
私も、このような燃焼台は私も作ったのですが、確かに火力は強い、しかし燃焼時間が短く、結果的に沸かせるお湯の量が少ないように思え、やめてしまいました。
短時間で大火力だと、底の径が大きいポット、あるいはヒートエクスチェンジャーを使わないとロスが大きいと思われます。
しかし、寒冷な環境で風がある時には、多少のロスは無視して大火力で一気に沸かすのも有効ですので、使う時と場合によるのでしょう。
新味はありませんが、風防を工夫してみました。
改良の余地は多いに有るとは思いますが、ご笑覧下さい。
http://rwalker.exblog.jp/6707238/
私も、このような燃焼台は私も作ったのですが、確かに火力は強い、しかし燃焼時間が短く、結果的に沸かせるお湯の量が少ないように思え、やめてしまいました。
短時間で大火力だと、底の径が大きいポット、あるいはヒートエクスチェンジャーを使わないとロスが大きいと思われます。
しかし、寒冷な環境で風がある時には、多少のロスは無視して大火力で一気に沸かすのも有効ですので、使う時と場合によるのでしょう。
新味はありませんが、風防を工夫してみました。
改良の余地は多いに有るとは思いますが、ご笑覧下さい。
http://rwalker.exblog.jp/6707238/
JSB さん
＞トップホールに＃６０メッシュなどを被せると、リアクター効果も
＞少し期待できそうです。
アルコールストーブの時はかえって抵抗になったようでそれ以来やってないけど今度やってみようかしら。
＞ベタ置きするのと、やや浮かせることの差はどのような印象なのですか？
燃焼面積ですかね。４ｇを使うときと１４ｇだとしたら４ｇなら浮かしたほうがいいかな。
１４ｇの燃焼ではこれ以上炎が大きいと鍋の大きさにもよりますが鍋横に炎がはみ出すので燃料消費が勿体ないような気がします。
部品点数も多くなるし、必要な高さを確保すると全体的に高くなるし＿一体型？？？
＞トップホールに＃６０メッシュなどを被せると、リアクター効果も
＞少し期待できそうです。
アルコールストーブの時はかえって抵抗になったようでそれ以来やってないけど今度やってみようかしら。
＞ベタ置きするのと、やや浮かせることの差はどのような印象なのですか？
燃焼面積ですかね。４ｇを使うときと１４ｇだとしたら４ｇなら浮かしたほうがいいかな。
１４ｇの燃焼ではこれ以上炎が大きいと鍋の大きさにもよりますが鍋横に炎がはみ出すので燃料消費が勿体ないような気がします。
部品点数も多くなるし、必要な高さを確保すると全体的に高くなるし＿一体型？？？
カワサキ さん
写真楽しみにしていま～す。
１００均の固形燃料ですが確かに煤は出ないけど時間測っていたら沸かなくて止めたことがあります。
数か月前に開封してクリップしてあったけど今度新たに買って仕切り直しします。
＞あと、風防兼、ヒートリフレクター一体型が欲すぃー(^^;)
ポンと使えて背の低いやつですね。首を長ーくして待っててください。出来るかな？？？
写真楽しみにしていま～す。
１００均の固形燃料ですが確かに煤は出ないけど時間測っていたら沸かなくて止めたことがあります。
数か月前に開封してクリップしてあったけど今度新たに買って仕切り直しします。
＞あと、風防兼、ヒートリフレクター一体型が欲すぃー(^^;)
ポンと使えて背の低いやつですね。首を長ーくして待っててください。出来るかな？？？
rwalker さん
おひさしぶりです。充電してましたか？
そうですね。ただ、ぼわーっと 燃えているより若干絞り鍋中央に炎が集めたほうがいいように感じます。
使う固形燃料の大きさや鍋の大きさにもよるけど・・・
一つの固形燃料で沸かせる水の量を同程度で短時間ならいいのかな。
それ以上に大事な課題の風防見にいきまーす。
おひさしぶりです。充電してましたか？
そうですね。ただ、ぼわーっと 燃えているより若干絞り鍋中央に炎が集めたほうがいいように感じます。
使う固形燃料の大きさや鍋の大きさにもよるけど・・・
一つの固形燃料で沸かせる水の量を同程度で短時間ならいいのかな。
それ以上に大事な課題の風防見にいきまーす。
Commented
by
JSB
at 2007-11-01 14:50
もう完成形です！この型は思い切ってBPLのG-SPOT、に発表して
全世界へ向けてプレゼンやったら、大好評になると思います。
YouTubeでも、このストーブの出番を空けて待っている（笑）
品薄に？、、、それも、いいじゃないですか、ガレージメーカーらしくて
こんなに素敵なギアが埋もれたままでは、もったいない！
全世界へ向けてプレゼンやったら、大好評になると思います。
YouTubeでも、このストーブの出番を空けて待っている（笑）
品薄に？、、、それも、いいじゃないですか、ガレージメーカーらしくて
こんなに素敵なギアが埋もれたままでは、もったいない！
Commented
by
JSB
at 2007-11-05 21:44
http://jp.youtube.com/watch?v=9_0qJs1kZdc
t-z_stoveさんの、コレをもろにパクッて贋作を拵えました（笑）
名称はゴルゴ１３stove。途中から、改アクが加わって
こんな形にワープしてしまいましたが、、、、（おいおい）
ガスと個燃、（アルコールにも）対応可のハイブリットなストーブです。
個燃が在庫切れになってしまい、ゴルゴ１３ストーブの全容は
まだ良く分かりません。ススもほとんど付かず
インナーチムニー天穴に設けた＃４０SUSメッシュが
リアクターチャンバーとして、効いています
t-z_stoveさんの、コレをもろにパクッて贋作を拵えました（笑）
名称はゴルゴ１３stove。途中から、改アクが加わって
こんな形にワープしてしまいましたが、、、、（おいおい）
ガスと個燃、（アルコールにも）対応可のハイブリットなストーブです。
個燃が在庫切れになってしまい、ゴルゴ１３ストーブの全容は
まだ良く分かりません。ススもほとんど付かず
インナーチムニー天穴に設けた＃４０SUSメッシュが
リアクターチャンバーとして、効いています
Commented
by
JSB
at 2007-11-05 21:59
http://jp.youtube.com/watch?v=UXvsqzTdcQU
JSBが青い炎のstoveの目標としているのは、coolys1さんの
コレです。空気が充分に行き渡っていることを示す
二重炎が輝いている、とても素晴らしいストーブです
JSBが青い炎のstoveの目標としているのは、coolys1さんの
コレです。空気が充分に行き渡っていることを示す
二重炎が輝いている、とても素晴らしいストーブです
ゴルゴ１３stoveなら背後に立ってはいけないですね。
３ｗａｙ燃料化お互いにガンバ～
固形燃料での沸かし時間＃４０SUSメッシュ有無はどうでしょうか？
センターからの空気供給はやはりいい塩梅ですね。
３ｗａｙ燃料化お互いにガンバ～
固形燃料での沸かし時間＃４０SUSメッシュ有無はどうでしょうか？
センターからの空気供給はやはりいい塩梅ですね。
