アルコールストーブを創ろう // 展開図（治具）＆説明 |
アルコールストーブの創り方を展開図（治具）を用いて説明しますので参考にしてください。
空き缶で創れるアルコールストーブを知り最初の頃は海外のサイトを検索して手本として創っていました。
たくさんのサイトがある中でも PCTHiker.com を見ながら作っていました。英語だしもう少し詳しく説明して行きたいと思います。
出来あがるとこんな感じです。
燃焼させると
創り方は下記の図をリンク先から印刷してください。
http://ts-stove.dust.jp/ts-stove/_userdata/tsukurou06.pdf図中２００ｍ/ｍを実測し確認してください。印刷のプレビューで紙を横向きに。大きさが合わない場合は画像ソフトで大きさを合わせてください。
用意するもの
空き缶３５０ｍｌ×２個・画鋲・ドリル（１Ф～２Ф）・セロテープ・細マジックペン
カッターナイフ・はさみ
PCTHiker.comを参考に説明します。一部自己流の所があります。
STEP 1. MAKE THE BURNER HOLES.
展開図の２４と３２はバーナーの孔の数です。印刷した紙をトリムして写真のように画鋲で孔をあけてください。
バーナーの孔あけ治具となります。
トリムした紙を筒状にセロテープで止めてください。（缶によって径が微妙に違います。）
細いマジック等で孔に入れて印をつけます。なるべく同じ角度でペンを入れてください。
紙筒を上げ下げすればバーナーの孔位置が変わります。
画鋲でポンチを打ちます。ドリルがなければこのまま孔をあけてください。缶が変形しないようにゆっくりと！

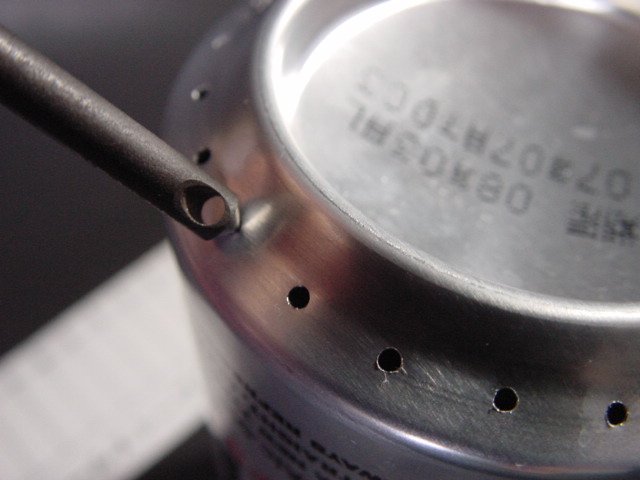

写真の画鋲の径は１．１５Ф
ドリルで孔をあけます。油を少しつけてください。なければサラダ油でもＯＫ。
開けた孔のバリを取ります。なければ少し大きいドリルで（裏側は缶を切ってから裏の方がバリは多いです。）
バーナーの孔は奇麗にあきましたか？
今日はここまで。
不定期でＵｐします。次回はSTEP 2. FORM THE LARGE CENTRAL HOLE.
