2007年 06月 25日
alcohol stove【足軽】すっきり |

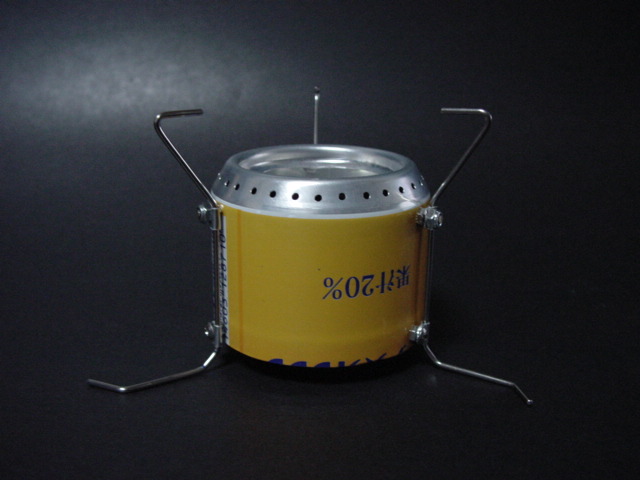

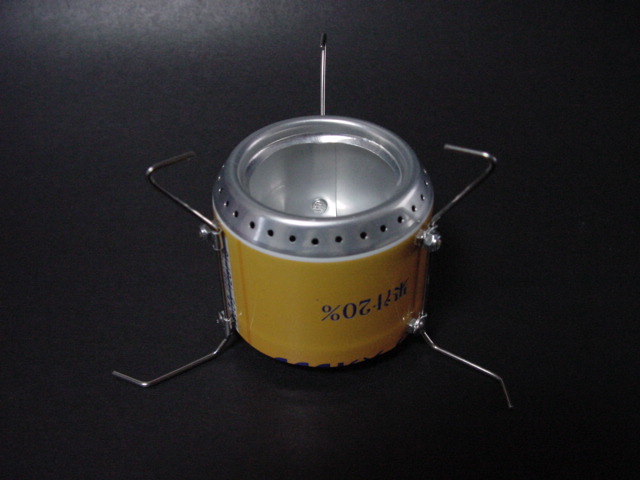

スタンド五徳用ＳＵＳ丸棒の固定用ブラケットを創りネジの本数を１２本から６本へ改修。
ナットはロックナットを使用。
すっきりまとまり重量も3㌘軽減し15㌘となった。
固定用ブラケットは少し薄すぎるので材料を再検討かな。

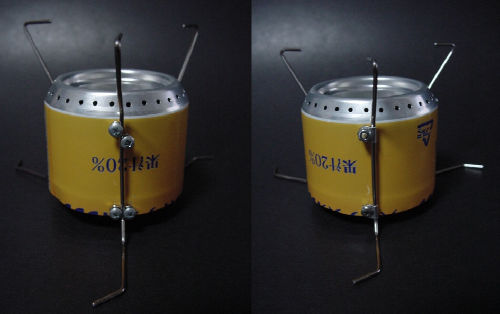

ビフォー・アフター
スペック
【サイズ】63φхＨ68㍉（収納時）
【ストーブサイズ】53Ф×Ｈ42.5㍉ （ストーブ単体）
【五徳スタンド】133Ф（最大展開時）
【五徳サイズ】121Ф（最大展開時）
【総重量】15g
【要量】50cc
【タイプ】Open Jet
【Top Hole】35Ф
【Jet Hole】1.5Ф×30孔
ヤフオク出品中
alcohol stove【鎧】ちび
alcohol stove【鎧】オープンジェット
alcohol stove【鎧】ツインジェット
alcohol stove【鎧】チムニー
←ランキング参加中なのでクリックを！
ナットはロックナットを使用。
すっきりまとまり重量も3㌘軽減し15㌘となった。
固定用ブラケットは少し薄すぎるので材料を再検討かな。
ビフォー・アフター
スペック
【サイズ】63φхＨ68㍉（収納時）
【ストーブサイズ】53Ф×Ｈ42.5㍉ （ストーブ単体）
【五徳スタンド】133Ф（最大展開時）
【五徳サイズ】121Ф（最大展開時）
【総重量】15g
【要量】50cc
【タイプ】Open Jet
【Top Hole】35Ф
【Jet Hole】1.5Ф×30孔
ヤフオク出品中
alcohol stove【鎧】ちび
alcohol stove【鎧】オープンジェット
alcohol stove【鎧】ツインジェット
alcohol stove【鎧】チムニー
←ランキング参加中なのでクリックを！
by T-z_stove
| 2007-06-25 05:17
| 超軽
|
Trackback
|
Comments(2)
Commented
by
JSB
at 2007-06-25 15:29
x
この手法のほうが、JSB提案のよりも簡素で賢いです
後で外側から、増し締めもできそうかな？ビス径はどのぐらいですか？
留め金、コ形にして、ビスを貫通させると、薄くても丈夫です
これは、英式自転車の泥除けを止める手法のひとつですね
部品は簡素だが、固定はしっかりとしている
前述のJSB手法は、仏式自転車でのやりかたで、最も美しいフォルム
となりますが、コストも掛かり組み立ても難点です
古きを訪ねて新しきを知る、といった印象ですね
後で外側から、増し締めもできそうかな？ビス径はどのぐらいですか？
留め金、コ形にして、ビスを貫通させると、薄くても丈夫です
これは、英式自転車の泥除けを止める手法のひとつですね
部品は簡素だが、固定はしっかりとしている
前述のJSB手法は、仏式自転車でのやりかたで、最も美しいフォルム
となりますが、コストも掛かり組み立ても難点です
古きを訪ねて新しきを知る、といった印象ですね
0
at 2007-06-25 17:38
＞増し締めもできそうかな？ビス径はどのぐらいですか？
孔あけをする位置でも増し締めできるかですね。折り曲げ隙間をあければ可能ですが。渋めに動けば良いかと。
ビスはＭ2です。現在板厚が0.27ｍ/ｍなので0.5ｍ/ｍのアルミ板にする予定です。
孔あけをする位置でも増し締めできるかですね。折り曲げ隙間をあければ可能ですが。渋めに動けば良いかと。
ビスはＭ2です。現在板厚が0.27ｍ/ｍなので0.5ｍ/ｍのアルミ板にする予定です。
