Ti Cylinder Stove knock-off // コーヒー缶で再チャレンジ

前回の火入れテストで散々な思いをしたので気を取り直しながら１００斤のペンキ缶の在庫が無いのでコーヒー缶を開くのを待ちながら煙突をどうするか？
前回いろいろなコメントを頂き思案してみた。
ステンレスのシートが欲しいがなかなホームセンターへ行く機会がなく、トマト缶とした。
joxterさんに教えてもらった寸法を元に再び創ってみた。

横から

煙突＿差し込み部＿各缶はアルミテープで貼り付け＿ジョイントは内側へ缶を貼り付け

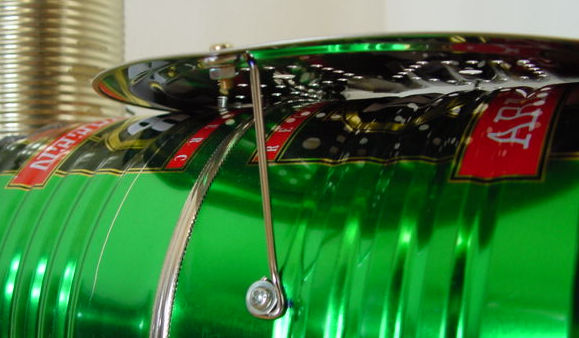

鍋置きは網をプレートに変更＿取り付けはステーを創りネジで固定

投入口＿裏側へ折りたたむ

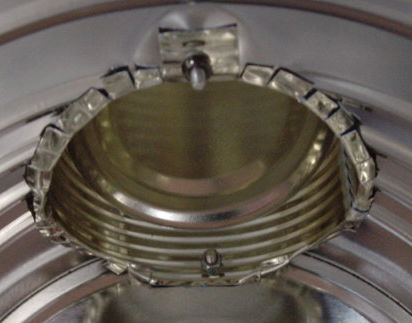

煙突取り付け部＿裏側へ折りたたむ＿２ヶ所ネジで固定

ダンパー部＿両側からネジで固定＿きつめに設定で任意に位置で止まる

全体＿煙突を差し込むんだ状態＿長さは9トマト缶

各寸法---オリジナル----ペンキ缶---コーヒー缶
本体径---１６０Φ--------167Φ-----157Φ
本体長---300㍉--------397㍉-----345㍉
投入口---95㍉---------130㍉------95㍉
煙突径---60㍉-----------45㍉-----75㍉
煙突長---4.5ｆｔ----------100㍉----950㍉

煙突については、缶の中に段があるが以前に比べると口径も大きいし、少しは長いので違いはあるのだろう。
買ったほうが早いよと思いながらもせっせと創っていた。
来週は連休なので火入れレポができるかな？
あと幾つトマト缶が載せられるのか？今週の料理次第？？？＿昨夜もトマト煮でした。
