2006年 12月 14日
多炎孔ディスクのアルコールストーブ燃焼テスト-2 |
前回のタイプと本体は同じで、内筒入りの350mlアルミ缶3ピースで製作し
BaseのJetHoleを少しセンター付近に設けてみた。
もう少し膨らみをを付けた半球状の形にしたかったが、空き缶のボトムを利用しているので
こんな感じになりました。

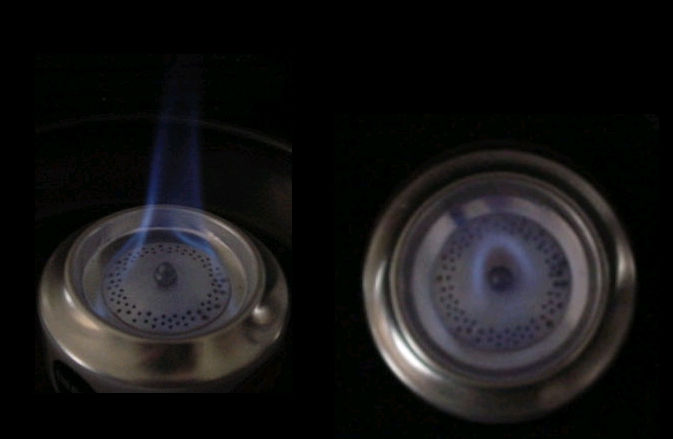

燃焼テストの結果は、多炎孔ディスクの孔から湧き出したような燃え方で
酸欠もなく安定した燃焼でした。
自分的には前回のタイプのほうがお気に入りです。
Multi burner port Ａlcohol stove スペック
サイズ 66φхＨ36㍉ 全重量 15㌘ぐらい 要量 （50ｃｃ）
タイプ Pressurized Jet Alcohol Stoves 燃焼時間（------）
JetHole ｂａｓｅ＿0.7φ×12 Punching ｄｉｓｋ33φ＿0.5φ×たくさん
by T-z_stove
