Ti ペグ五徳風防Lサイズ // 発売開始です。 |
MSRケトルで700ｃｃの水を入れて使用すると熱と重さでＴｉペグが曲がるので現在対策中なので販売を見合わせております。暫くお待ちください。
対策はTi ペグ五徳風防Lサイズ // 対策＆改修です。
Ti ペグ五徳風防を元に大きなポットにも使用できるようにサイズを大きく設計しました。
五徳にチタンペグを使用した風防です。
Ｔｉペグ五徳の高さはトランギアアルコールバーナーの性能を十分に発揮できる高さに合わせてあります。

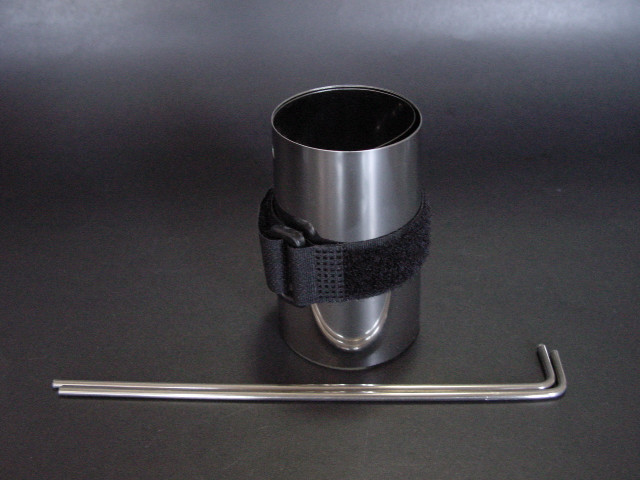

くるくると巻いてポット内に収納可能。
また、MSRチタンケトルの内側に収納可能です。

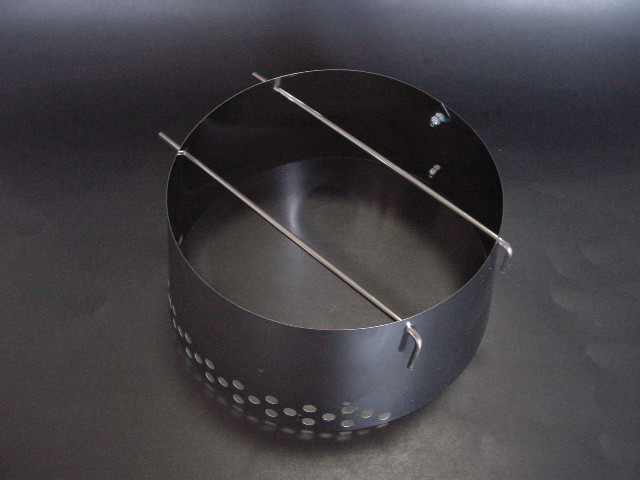

組み立てはネジ頭をセット孔に挿入後ロック位置に止めチタンペグを所定の孔に入れて完成です。
下部空気導入孔は風下側にセットして下さい。

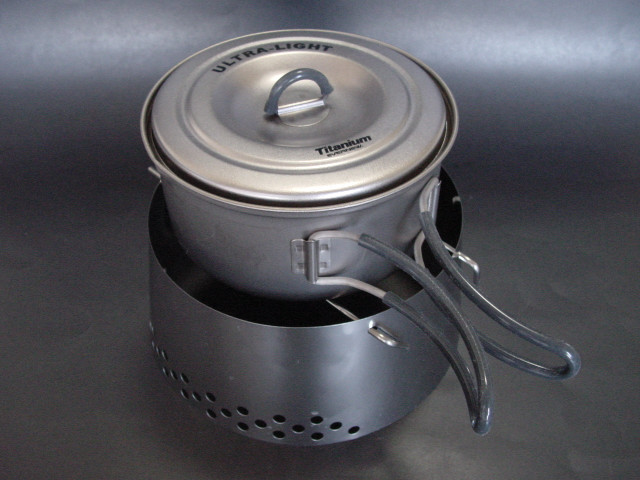

風防の外径が１４６．５Фです。ご使用の鍋を入れた時に鍋と風防の隙間を10ｍ/ｍ弱程度としてありますので、使用できる鍋のサイズは大きい物でエバニューチタンウルトラライトクッカー１ CA-251鍋に使用できます。
ストーブを風から遮断した形状でチムニー効果を発揮させる構造となっております。
加工仕上げには十分注意してバリを取り除いていますが、材質が薄いステンレスなので手を切らないように注意して下さい。
段ボール小箱入り。（Ｔｉ ペグはジップロック入り）
（取り出す際はカレンダーの様に内側へ多少巻いてから径を小さくしてから取り出して下さい。）
主な使用可能ポット
MSRチタンケトル １１５Ф
エバニューチタンウルトラライトクッカー１ CA-251 鍋径 １２１．５Ф
（エバニューチタンウルトラライトクッカー２ １３５．５Ф）

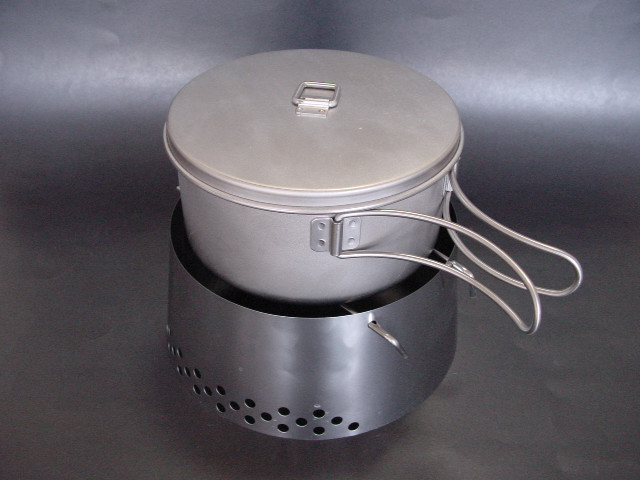

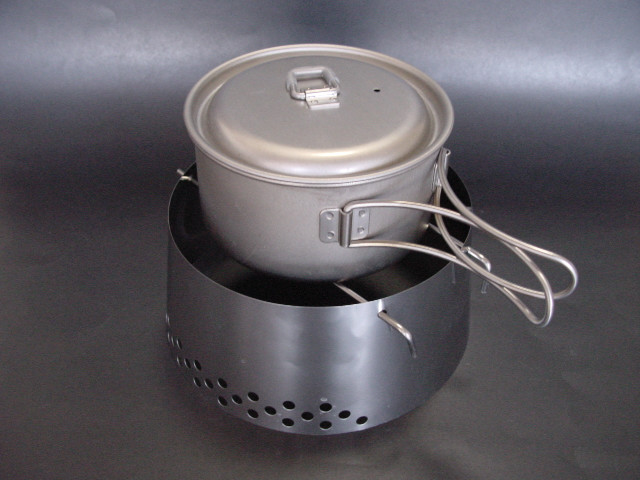

A&Fチタン蓋付クッカーＬ 128Ф
A&Fチタン蓋付ケトルＭ 115Ф
＊ここで言う鍋径はフランジ部でなく胴体部分をノギスで実測した寸法なのでカタログ値とは値が異なります。
スペック
【サイズ】１66.5φ×Ｈ75㎜（組み立て時）
【総重量】40.8㌘ （風防：29.5㌘）
【材質】
風防 ＳＵＳ ０．１ｍ/ｍ
ペグ チタン３Ф Ｌｍ/ｍ 5.65㌘×２
ロック Ｕナット・Ｍ３キャップスクリュー
ペグについては試作時より長めにしました。
ホームページはこちら。

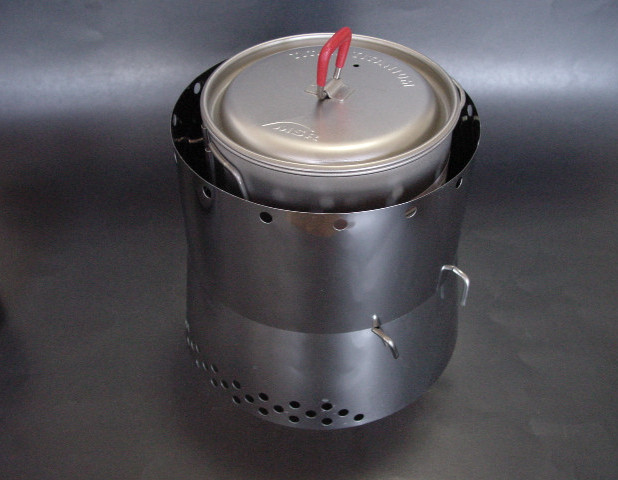

Ｗ風防上Lサイズ(生産を終了)
【サイズ】１47.5φ×Ｈ75㎜（組み立て時）Ti ペグ五徳風防Lサイズに乗せた高さ291㎜
【総重量】28.2㌘
【材質】
風防 ＳＵＳ ０．１ｍ/ｍ
Ti ペグ五徳風防LサイズのサンプルをHiker's Depotに送りました。
アルコールストーブの作り方はこちら。型紙もあります。
←アルコールストーブ・accessoris 購入はこちらから！
ホームページ（03/13更新）
＊購入はShopからですが上手くいかない場合は直接 e-mail を下さい。
ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Ｔｉショーティー
alcohol stove【超軽】Ｔｉにっこり
alcohol stove【超軽】ブラッシュ
←ランキング参加中なのでクリックをお願いします！
←ついでにこちらもポチッとお願いします！
対策はTi ペグ五徳風防Lサイズ // 対策＆改修です。
Ti ペグ五徳風防を元に大きなポットにも使用できるようにサイズを大きく設計しました。
五徳にチタンペグを使用した風防です。
Ｔｉペグ五徳の高さはトランギアアルコールバーナーの性能を十分に発揮できる高さに合わせてあります。
くるくると巻いてポット内に収納可能。
また、MSRチタンケトルの内側に収納可能です。
組み立てはネジ頭をセット孔に挿入後ロック位置に止めチタンペグを所定の孔に入れて完成です。
下部空気導入孔は風下側にセットして下さい。
風防の外径が１４６．５Фです。ご使用の鍋を入れた時に鍋と風防の隙間を10ｍ/ｍ弱程度としてありますので、使用できる鍋のサイズは大きい物でエバニューチタンウルトラライトクッカー１ CA-251鍋に使用できます。
ストーブを風から遮断した形状でチムニー効果を発揮させる構造となっております。
加工仕上げには十分注意してバリを取り除いていますが、材質が薄いステンレスなので手を切らないように注意して下さい。
段ボール小箱入り。（Ｔｉ ペグはジップロック入り）
（取り出す際はカレンダーの様に内側へ多少巻いてから径を小さくしてから取り出して下さい。）
主な使用可能ポット
MSRチタンケトル １１５Ф
エバニューチタンウルトラライトクッカー１ CA-251 鍋径 １２１．５Ф
（エバニューチタンウルトラライトクッカー２ １３５．５Ф）
A&Fチタン蓋付クッカーＬ 128Ф
A&Fチタン蓋付ケトルＭ 115Ф
＊ここで言う鍋径はフランジ部でなく胴体部分をノギスで実測した寸法なのでカタログ値とは値が異なります。
スペック
【サイズ】１66.5φ×Ｈ75㎜（組み立て時）
【総重量】40.8㌘ （風防：29.5㌘）
【材質】
風防 ＳＵＳ ０．１ｍ/ｍ
ペグ チタン３Ф Ｌｍ/ｍ 5.65㌘×２
ロック Ｕナット・Ｍ３キャップスクリュー
ペグについては試作時より長めにしました。
ホームページはこちら。
Ｗ風防上Lサイズ(生産を終了)
【サイズ】１47.5φ×Ｈ75㎜（組み立て時）Ti ペグ五徳風防Lサイズに乗せた高さ291㎜
【総重量】28.2㌘
【材質】
風防 ＳＵＳ ０．１ｍ/ｍ
Ti ペグ五徳風防LサイズのサンプルをHiker's Depotに送りました。
アルコールストーブの作り方はこちら。型紙もあります。
←アルコールストーブ・accessoris 購入はこちらから！ホームページ（03/13更新）
＊購入はShopからですが上手くいかない場合は直接 e-mail を下さい。
ヤフオク出品中
alcohol stove【超軽】ショーティー
alcohol stove【超軽】Ｔｉショーティー
alcohol stove【超軽】Ｔｉにっこり
alcohol stove【超軽】ブラッシュ
←ランキング参加中なのでクリックをお願いします！←ついでにこちらもポチッとお願いします！
by T-z_stove
| 2009-03-13 05:58
| Ti ペグ五徳風防Lサイズ
|
Trackback
|
Comments(4)
Commented
by
JSB
at 2009-03-22 00:42
x
風防の直径≒１４６ｍｍで、７００ｍｌ容量ポット
やはり、荷重とスパン長の積は、キビシイ結果ですね。
SUS３ｍｍのパイプ素材を、試用してみますか？
４ｍｍとか、５ｍｍパイプ素材では重くなり過ぎるのかな？
ムク材は、曲げるのに気を使わずに済むが
たわみには弱い傾向アリ。悩みます
やはり、荷重とスパン長の積は、キビシイ結果ですね。
SUS３ｍｍのパイプ素材を、試用してみますか？
４ｍｍとか、５ｍｍパイプ素材では重くなり過ぎるのかな？
ムク材は、曲げるのに気を使わずに済むが
たわみには弱い傾向アリ。悩みます
0
at 2009-03-23 08:32
大は小を兼ねると思いペグ幅を小さくしました。それが仇となってしまいました。
炎が直接あたりペグの長さが長いので耐えられないようです。
そこで対策としては
ペグ孔を開け直し大きく幅をとりテストしたところ大丈夫でした。
更にテストを繰り返しますが最終的に幅の寸法を決めようと思っています。
鍋底が丸く細長タイプや1リットル以上入る物などは使用出来なくなりますが、元々ＭＳＲ用としての派生なので焦点を合わせようと思います。
既に購入された方には対策品を無料で送ろうと思っています。
ＭＳＲケトルに水700ｃｃを入れて計ってみたら８００グラムでした。
ペグ幅を広げ作図してみると現行のTi ペグ五徳風防のペグと同じ長さぐらいになるので短くなります。
パイプは曲げるのが大変そうですし無垢材より弱くないですか？
ペグの径を太くしようと思いましたが受熱の様子を見てると直接炎があたらない様にした方が良いようです。
炎が直接あたりペグの長さが長いので耐えられないようです。
そこで対策としては
ペグ孔を開け直し大きく幅をとりテストしたところ大丈夫でした。
更にテストを繰り返しますが最終的に幅の寸法を決めようと思っています。
鍋底が丸く細長タイプや1リットル以上入る物などは使用出来なくなりますが、元々ＭＳＲ用としての派生なので焦点を合わせようと思います。
既に購入された方には対策品を無料で送ろうと思っています。
ＭＳＲケトルに水700ｃｃを入れて計ってみたら８００グラムでした。
ペグ幅を広げ作図してみると現行のTi ペグ五徳風防のペグと同じ長さぐらいになるので短くなります。
パイプは曲げるのが大変そうですし無垢材より弱くないですか？
ペグの径を太くしようと思いましたが受熱の様子を見てると直接炎があたらない様にした方が良いようです。
Commented
by
JSB
at 2009-03-24 09:47
x
炎とペグの間隔距離との、微妙な関連があるんですね。
ＪＳＢは、購入した２段ＳＵＳ風防に、５個のペグ穴を開けて
ポット直径の大きさに順応させて対処しています。小さいポットでは
ややエキセントリックな位置にポットを載せる形になりますが
ほぼ適応しているように思います（苦笑）
真っ赤になりながらも、熱ダレはしてないけど
単に、スパン限界内に留まっているだけなのかもしれません（痛）
（チタンペグよりも、へたれは遥かに少ない現状です）
ＪＳＢは、購入した２段ＳＵＳ風防に、５個のペグ穴を開けて
ポット直径の大きさに順応させて対処しています。小さいポットでは
ややエキセントリックな位置にポットを載せる形になりますが
ほぼ適応しているように思います（苦笑）
真っ赤になりながらも、熱ダレはしてないけど
単に、スパン限界内に留まっているだけなのかもしれません（痛）
（チタンペグよりも、へたれは遥かに少ない現状です）
そのサイズならTiペグが真赤になっても耐えますが水の量が増えるとやはり重さですね。
ストーブの熱量は変わらないですから
800ｃｃでテストしてますが、ケトル込みで930ｇです。1キロに近い値ですから。。。
Tiペグ五徳の限界もあるでしょうから。
万が一ポットが倒れたりしたら大変なことになるので別案での五徳もテストしています。
今回の件で水の量を考えると使用範囲を考慮しなくてはならなかったと言う事で反省しております。
ストーブの熱量は変わらないですから
800ｃｃでテストしてますが、ケトル込みで930ｇです。1キロに近い値ですから。。。
Tiペグ五徳の限界もあるでしょうから。
万が一ポットが倒れたりしたら大変なことになるので別案での五徳もテストしています。
今回の件で水の量を考えると使用範囲を考慮しなくてはならなかったと言う事で反省しております。
